母線在數據中心配電的主要應用

SCHEME OF ELECTRIC POWER

數據中心配電的兩個層次

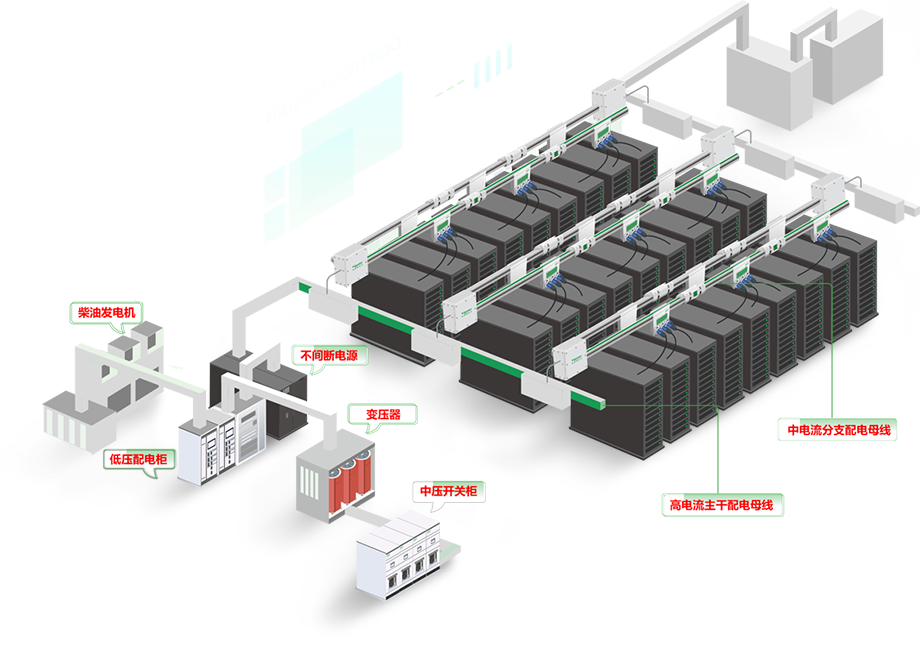

包括變壓器，備用發電機，低壓主配電柜在內的主配電連接方案

包括UPS不間斷電源，低壓二級配電柜，機柜機架和其他關鍵負載在內的終端配電方案

產品概覽

INTRODUCE

智能小母線的特點

HIGHLIGHTS

模塊化設計

智能小母線采用標準化模塊，可根據實際負載需求進行靈活組合與擴展，輕松應對數據中心的動態擴容需求，大大縮短了配電系統的建設周期

高效空間利用

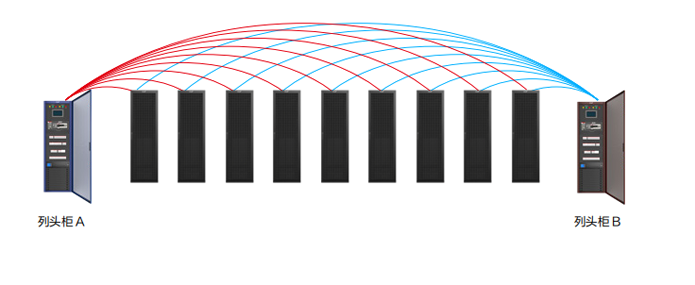

相較于傳統列頭柜+線纜鋪設方式占據的大量空間，智能小母線直接安裝于機架上方或下方，緊貼IT設備布局，提升了整體空間利用率

便捷插拔操作

智能小母線采用即插即用接口，使得新增或調整IT設備時，無需繁復的布線工作，只需簡單插入或拔出插接箱即可完成電力分配調整，極大地提高了運維效率

智能監控與管理

集成先進的監測傳感器與通信接口，實時采集并傳輸電壓、電流、功率、溫度等關鍵參數，支持遠程監控與故障預警，實現精細化能源管理和預防性維護

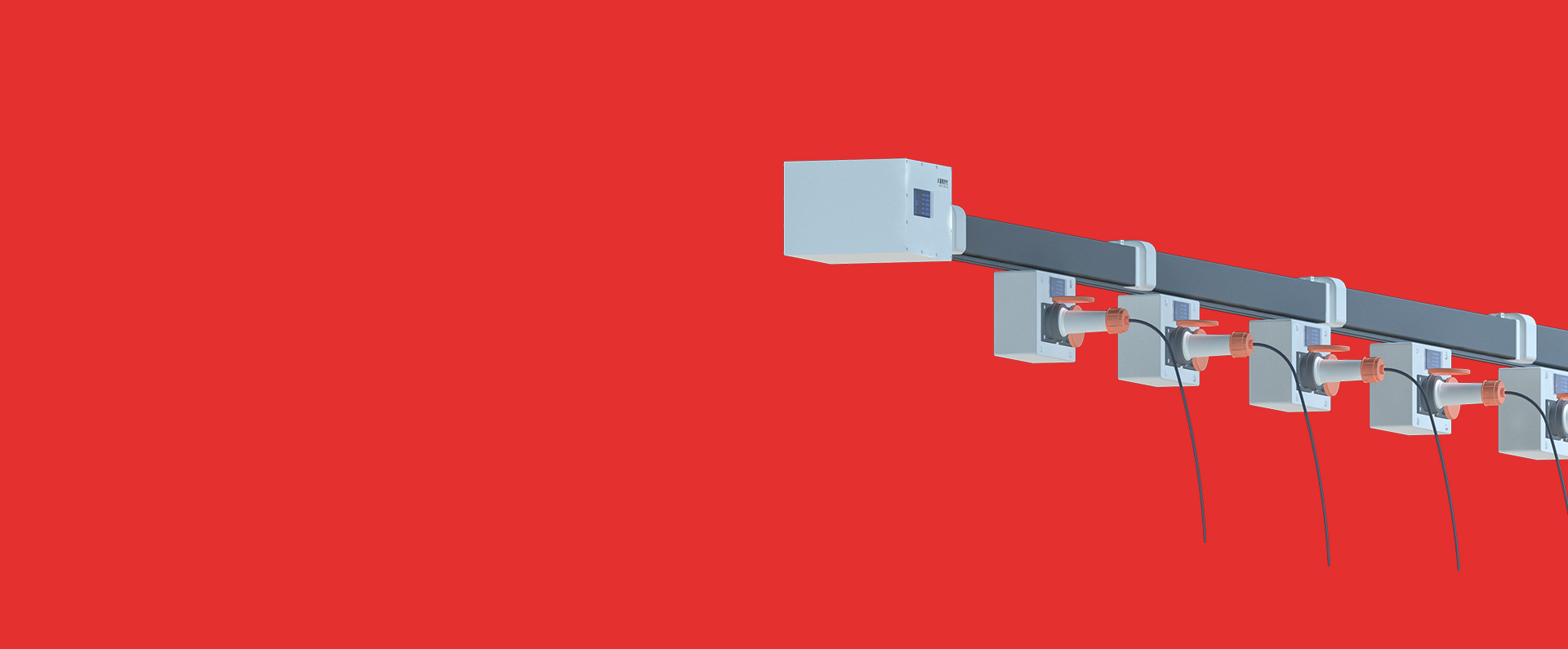

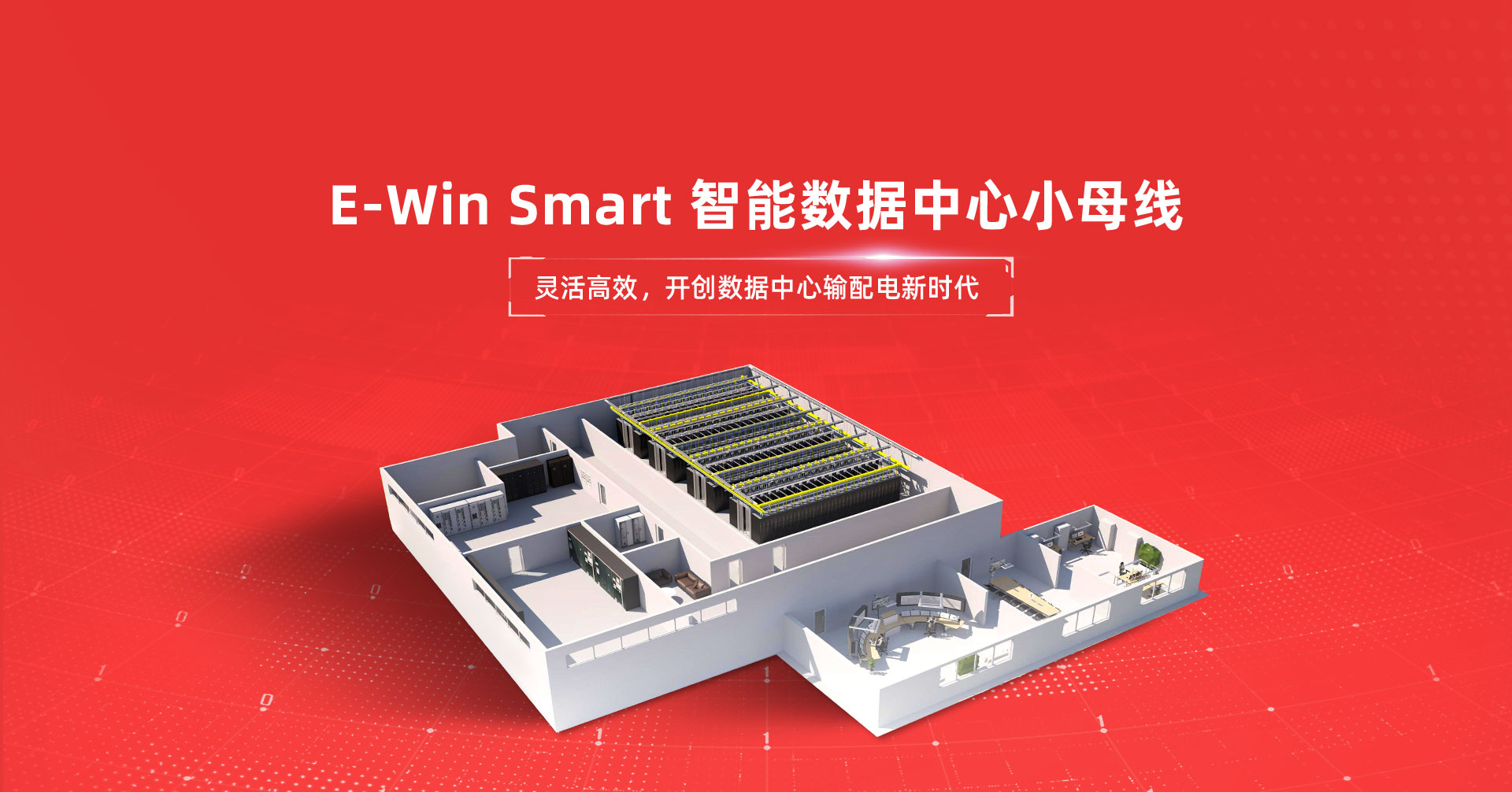

E-Win Smart 智能小母線

瀛楷電氣推出的 E-Win Smart智能小母線解決方案，具備全點位安裝、去線纜化、工廠預制化、A/B 路嚴格色彩管理區分及末端插接箱實現即插即用等優勢，可有效解決數據中心末端配電的核心痛點。

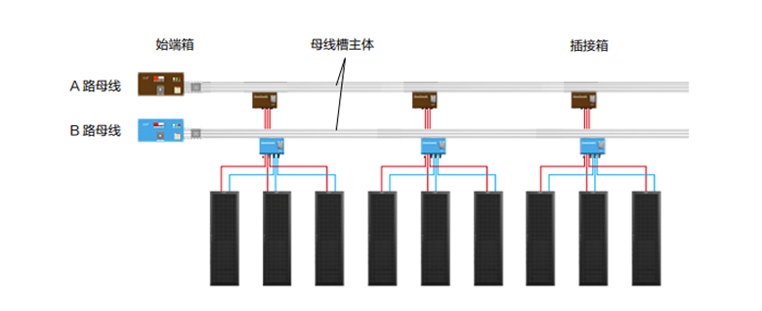

始端箱

作用: 用于連接機房母線系統，實現電力接入

規格: 400A/250A

進線空開主要部件: 防雷、空開、指示燈、輸入接線排

監控與顯示系統

小母線智能觸摸屏采用 10 寸工業嵌入式觸摸屏，實現現場數據采集、匯總、展示、報警及數據上傳功能

直線段

作用: 外殼采用優質鋁鎂合金一體成型，外形精致美觀

規格: 標準尺寸: 1~3m

主要部件: 母線導體(高純度母銅排99.99%)母線外殼 (鋁鎂合金型材)，絕緣護套(增強型阻燃型材)

插接箱

作用: 安裝于智能母線槽末端，與直線段對接，支持在線熱插拔，用于實現 T 機柜末端 PDU 供電

規格: 工業連接器或垂線輸出，分接單元支路開關可選32A、63A; 支路路數支持1路、2 路、3路、6 路電路輸出,可集成智能檢測功能

主要部件: 箱體外殼(強度高、質量輕)連接器(即插即用緊固耐久可靠)、末端空開(精細化控制,國際知名品牌)工業連接器頭 (靈活配置，對接可靠)

系統特點

Features

高可靠性

觸頭采用銅合金性能之首鈹青銅設計，耐磨、耐蝕、耐疲勞、高導電、高導熱。

插接箱防呆設計，杜絕現場施工質量隱患。

插接箱觸頭標配觸點溫度檢測，母線槽連接段關鍵位置支持在線紅外溫度掃描，杜絕熱隱患。

內部銅排采用阻燃增強級 PC 防護，耐溫130℃以上。

靈活高效

母線槽采用型材設計，支持插接箱現場全點位安裝，即插即用，滿足不同位置配電輸出需求。

導軌采用鋁鎂合金，高導熱高強度設計，降低母線槽自身發熱損耗。

插接箱支持多種配置（1/2/3/6 路）與不同輸出接口、支持 A/B 路不同顏色區分設計，滿足客戶定制化需求。

智能運維

集成微模塊安裝與監控顯示，本地監控圖形化顯示，簡單易用。

支持故障錄波（選配），2年內事件記錄查詢提升故障排查效率與準確性，三相不平衡優化，支持三相不平衡告警與 AI 優化推薦，支持 MODBUS或 SNMP等多種通訊協議，支持多套集中監控管理。

支持多種分類方式統計兩路主輸入（始端箱）和各支路（機柜）電能，可表格/圖形展示，并以表格形式導出至瀏覽器。

解決方案

SCHEME

智能小母線系統應用背景

近年來，我國信息技術行業發展十分迅猛，得益于國家政策的大力支持，政府金融、互聯網公司、運營商等客戶都在不斷地新建和升級數據中心，以匹配其數據業務的增長速度。我國數據中心IT市場一直保持著連續快速增長的態勢。國內數據中心的大力建設和發展，對于其基礎設施也提出了更高的要求，數據中心智能小母線系統正是在這樣的大背景下應運而生，并被逐漸推廣使用。
